IGBT
IGBT（絕緣柵雙極晶體管）絕緣柵雙極晶體管是由BJT（雙極晶體管）和MOS（絕緣柵場效應晶體管）組成的復合完全控制電壓驅動功率半導體器件，其具有兩個MOSFET。 GTR的高輸入阻抗和低導通電壓降的優點。 GTR飽和電壓降低，載流密度大，但驅動電流大; MOSFET驅動功率小，開關速度快，但導通電壓降大，且載流密度小。 IGBT結合了上述兩種器件的優點，具有低驅動功率和降低的飽和電壓。適用于直流電壓為600V及以上的轉換器系統，如交流電機、逆變器、開關電源、照明電路、牽引驅動和其他領域。
英飛凌TRENCHSTOP應用優勢
電機作為智能家電的核心部件，對現代生活有著至關重要的影響。在家庭電能消耗比例中，電機耗電占家庭耗能20%以上，因此電機節能成為家庭節能中最為關注的問題。
在各式家電應用中，如家電風機、壓縮機、水泵、洗衣機、洗碗機、商業縫紉機和吸塵器等，電機控制器的功率高達1KW，且要求產品高效率、高可靠性和長壽命!這些緊湊型電機控制器均要求器件必須具有低損耗且好的熱特性。貝能國際力推英飛凌高效電機驅動解決方案，基于TRENCHSTOP? IGBT6將緊湊型電機控制器總損耗減少20%以上。
英飛凌公司TRENCHSTOP? IGBT6系列是為滿足電機驅動器的這些特定需求而設計的，該系列器件經過優化擁有最低的開關損耗，這對于開關頻率高達30 kHz的系統尤為重要。此外，為了降低總損耗，IGBT6的反并聯二極管采用恢復特性軟且快的Rapid 1 二極管。
TRENCHSTOP? IGBT6具有高達650 V的阻斷電壓和短路額定值，是實現堅固的電機驅動的關鍵因素。該器件可提供TO-220 FullPAK封裝和DPAK封裝。
關鍵特性：
650 V的阻斷電壓
適合8-30 kHz的開關頻率
具有更低的VCE(sat)和Vf
3 μsec短路能力
主要優勢：
優異的熱性能，尤其是在較高頻率時
低損耗可滿足高能效要求
增加設計裕度和增強可靠性
測試比較：

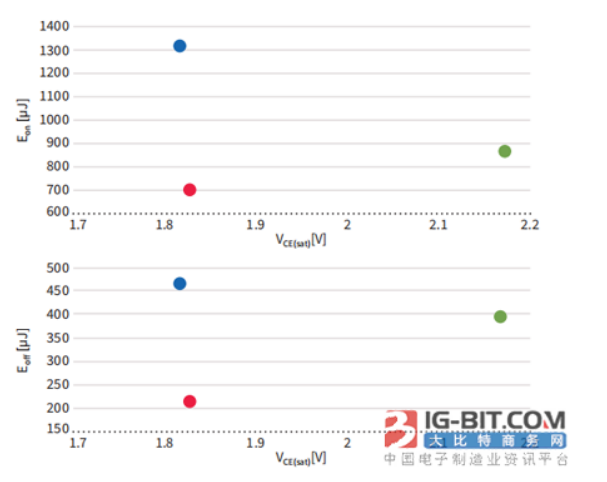

600/650V IGBT 飽和壓降(VCE(sat) ) vs開通損耗(Eon ) & 關斷損耗(Eoff)比較測試條件： TC = 150°C, IC = 15 A, Rg = 25, VGE = 15 V。
TRENCHSTOP? IGBT6 IKA15N65ET6 TRENCHSTOP? IKA15N60T Gen5 IRGIB15B60KD1P

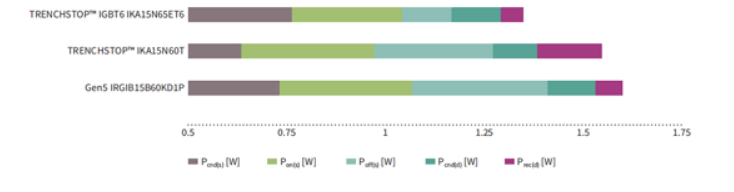

功率損耗：
測試條件：550 W @ TA = 25°C, 10 kHz, same dv/dt
應用優勢：
適用于需要更高效率的電機驅動系統
為要求最佳效率級級別的小驅動器進行優化
最低的開關損耗有利于更好的熱管理和更方便的設計
總損損耗減少20% 以上

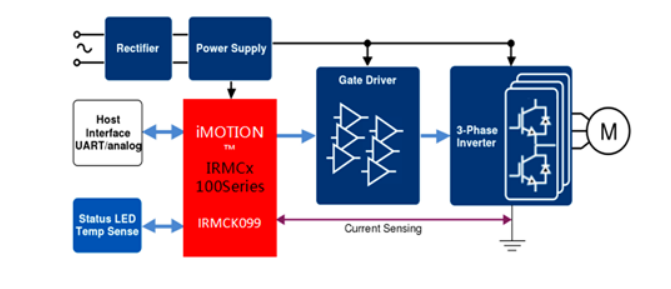

典型應用框圖：
典型應用：
家電電器、泵 & 風扇、伺服驅動器、PMSM 驅動器
英飛凌在不同電流級別提供全面的產品組合，TRENCHSTOP? IGBT6改進散熱特性還有助于提高可靠性及元器件熱應力。工作溫度降低還可減小散熱器件的尺寸，這有助于節省系統成本。另外，由于散熱要求有所降低，設計人員也可以選擇更高的設計裕度，實現更高功率密度。
以上內容由深圳市逸盛通科技有限公司為您帶來，深圳市逸盛通科技有限公司是一家集代理、分銷、直銷及為一體的電力電子半導體銷售和電力電子行業解決方案的產業鏈供應商。公司與各種半導體公司旗下的各大代理商長期保持良好的合作分銷關系。找深圳英飛凌igbt廠家，深圳英飛凌igbt銷售；就找逸盛通！歡迎來電咨詢：13316584388
