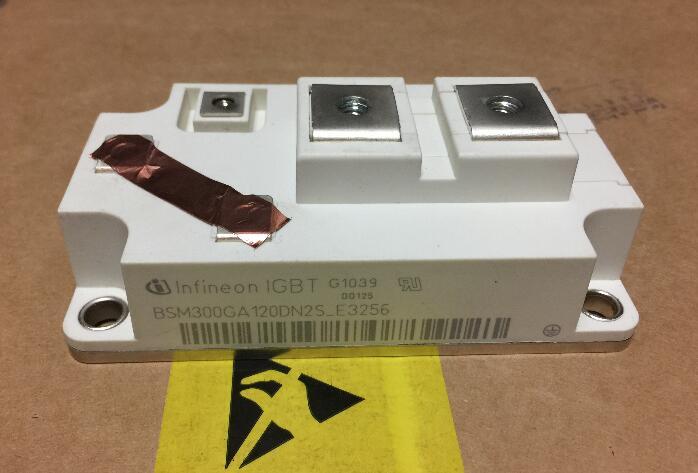

產品名稱: 英飛凌IGBT模塊 BSM300GA120DN2 300A 1200V
產品類型: 英飛凌IGBT
產品型號: BSM300GA120DN2
發布時間: 2018-09-28
- 產品描述
詳細參數說明
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1200 V
集電極射極飽和電壓: 2.5 V
在25 C的連續集電極電流: 430 A
柵極射極漏泄電流: 320 nA
功率耗散: 2500 W
最小工作溫度: - 40 C
最大工作溫度: + 150 C
高度: 36.5 mm
長度: 106.4 mm
寬度: 61.4 mm
柵極發射極最大電壓: +/- 20 V
包裝數量: 10只
在SCALE-2門極驅動器中使用光纖接口
對于需要光纖PWM輸入和光纖故障輸出的應用，CONCEPT產品允許使用不同的解決方案。
除了用于高壓IGBT的標準即插即用驅動器解決方案外，還有一個備選解決方案是僅在SCALE-2 IGBT驅動核前面使用一個光接口。

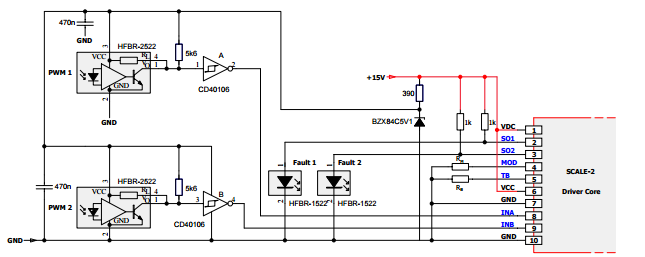

下圖舉例說明了如何使用標準Avago HFBR系列的光纖收發器來驅動SCALE-2驅動核。
施密特觸發器CD40106可將HFBR-2522的輸出信號轉換為5V邏輯信號。
這種信號可驅動SCALE-2驅動核。SO1和SO2的開漏故障輸出使用1k?的上拉電阻來驅動光接口。
光源在正常條件下打開，在故障條件下關閉。正常工作期間的二極管電流大約為15mA。
在故障期間，此電流經過開漏SO1或SO2。SOx的最大允許負載電流為20mA。
SCALE的短路保護基本原理
基本工作原理
1.比較器的反向輸入端，B點為參考電壓值。具體電壓值為恒流源150uA乘以Rthx
2.比較器的同向輸入端，A點，分兩種情況：
a. 如果IGBT正常導通，集電極電壓為飽和電壓值，一般IGBT為2V左右，加上2個1N4007的壓降，以及恒流源1.4mA通過Rm的壓降，可得出A點電壓值，一般3V多
b. 如果IGBT導通時短路，集電極電壓為母線電壓，幾百伏到上千伏，1N4007反向截止，1.4mA的恒流源通過不斷給Ca充電，由公式U=it/C 可推出當A點電位超過參考電壓B點電位時，比較器翻轉，達到保護目的。
