電的發現是人類歷史的革命，由它產生的動能每天都在源源不斷的釋放，人對電的需求不亞于人類世界的氧氣，如果沒有電，人類的文明還會在黑暗中探索。

　　然而在電力電子里面，最重要的一個元件就是IGBT。沒有IGBT就不會有高鐵的便捷生活。

　　一說起IGBT，半導體制造的人都以為不就是一個分立器件(Power Disceret)嘛，都很瞧不上眼。然而他和28nm/16nm集成電路制造一樣，是國家“02專項”的重點扶持項目，這玩意是現在目前功率電子器件里技術最先進的產品，已經全面取代了傳統的Power mosFET，其應用非常廣泛，小到家電、大到飛機、艦船、交通、電網等戰略性產業，被稱為電力電子行業里的“CPU”，長期以來，該產品(包括芯片)還是被壟斷在少數IDM手上(FairChild、Infineon、TOSHIBA)，位居“十二五”期間國家16個重大技術突破專項中的第二位(簡稱 “02專項”)。

　　究竟IGBT是何方神圣?讓我們一起來學習它的理論吧。

　　1、何為IGBT?

　　IGBT全稱為絕緣柵雙極型晶體管(Insulated Gate Bipolar Transistor)，所以它是一個有MOS Gate的BJT晶體管。奇怪吧，它到底是MOSFET還是BJT?其實都不是又都是。不繞圈子了，他就是MOSFET和BJT的組合體。

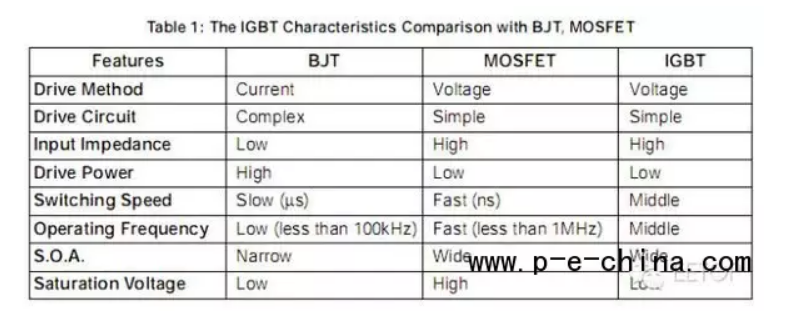

　　我在前面講MOSFET和BJT的時候提到過他們的優缺點，MOSFET主要是單一載流子(多子)導電，而BJT是兩種載流子導電，所以BJT的驅 動電流會比MOSFET大，但是MOSFET的控制級柵極是靠場效應反型來控制的，沒有額外的控制端功率損耗。所以IGBT就是利用了MOSFET和BJT的優點組合起來的，兼有MOSFET的柵極電壓控制晶體管(高輸入阻抗)，又利用了BJT的雙載流子達到大電流(低導通壓降)的目的 (Voltage-Controlled Bipolar Device)。從而達到驅動功率小、飽和壓降低的完美要求，廣泛應用于600V以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

　　2、傳統的功率MOSFET

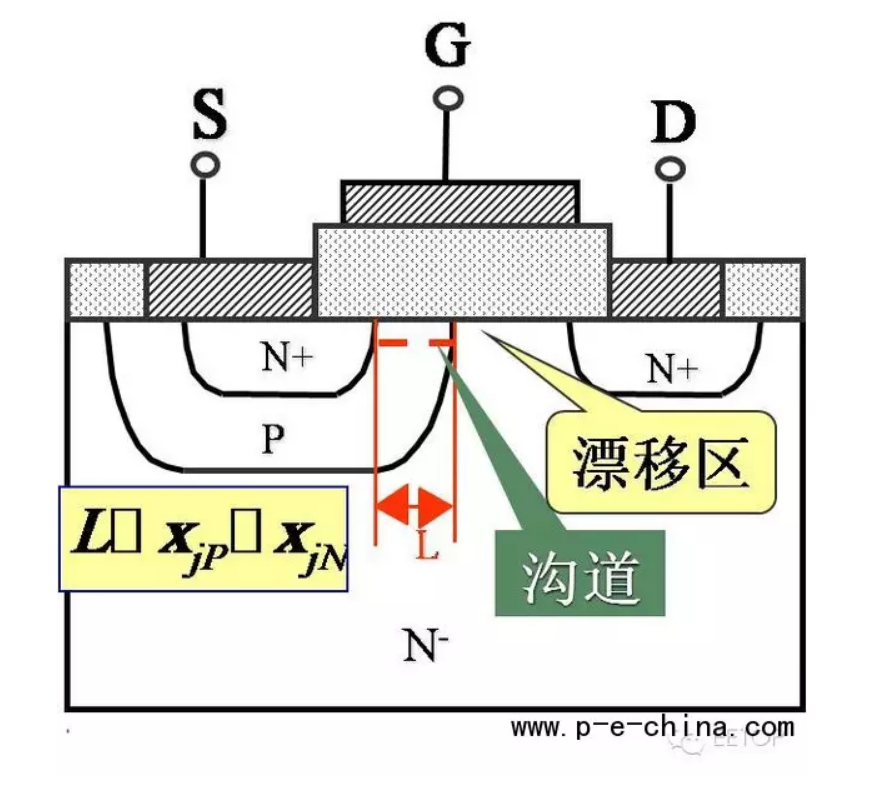

　　為了等一下便于理解IGBT，我還是先講下Power MOSFET的結構。所謂功率MOS就是要承受大功率，換言之也就是高電壓、大電流。我們結合一般的低壓MOSFET來講解如何改變結構實現高壓、大電流。

　　1)高電壓：一般的MOSFET如果Drain的高電壓，很容易導致器件擊穿，而一般擊穿通道就是器件的另外三端(S/G/B)，所以要解決高壓問題必須堵死這三端。Gate端只能靠場氧墊在Gate下面隔離與漏的距離(Field-Plate)，而Bulk端的PN結擊穿只能靠降低PN結兩邊的濃度，而最討厭的是到Source端，它則需要一個長長的漂移區來作為漏極串聯電阻分壓，使得電壓都降在漂移區上就可以了。

　　2) 大電流：一般的MOSFET的溝道長度有Poly CD決定，而功率MOSFET的溝道是靠兩次擴散的結深差來控制，所以只要process穩定就可以做的很小，而且不受光刻精度的限制。而器件的電流取決于W/L，所以如果要獲得大電流，只需要提高W就可以了。

　　所以上面的Power MOSFET也叫作LDMOS (Lateral Double diffusion MOS)。雖然這樣的器件能夠?qū)崿F(xiàn)大功率要求，可是它依然有它固有的缺點，由于它的源、柵、漏三端都在表面，所以漏極與源極需要拉的很長，太浪費芯片面積。而且由于器件在表面則器件與器件之間如果要并聯則復雜性增加而且需要隔離。所以后來發展了VDMOS(Vertical DMOS)，把漏極統一放到Wafer背面去了，這樣漏極和源極的漂移區長度完全可以通過背面減薄來控制，而且這樣的結構更利于管子之間的并聯結構實現大功率化。但是在BCD的工藝中還是的利用LDMOS結構，為了與CMOS兼容。

　　再給大家講一下VDMOS的發展及演變吧，最早的VDMOS就是直接把LDMOS的Drain放到了背面通過背面減薄、Implant、金屬蒸發制作出來的(如下圖)，他就是傳說中的Planar VDMOS，它和傳統的LDMOS比挑戰在于背面工藝。但是它的好處是正面的工藝與傳統CMOS工藝兼容，所以它還是有生命力的。但是這種結構的缺點在于它溝道是橫在表面的，面積利用率還是不夠高。

　　再后來為了克服Planar DMOS帶來的缺點，所以發展了VMOS和UMOS結構。他們的做法是在Wafer表面挖一個槽，把管子的溝道從原來的Planar變成了沿著槽壁的 vertical，果然是個聰明的想法。但是一個餡餅總是會搭配一個陷阱(IC制造總是在不斷trade-off)，這樣的結構天生的缺點是槽太深容易電 場集中而導致?lián)舸夜に囯y度和成本都很高，且槽的底部必須絕對rouding，否則很容易擊穿或者產生應力的晶格缺陷。但是它的優點是晶飽數量比原來多很多，所以可以實現更多的晶體管并聯，比較適合低電壓大電流的application。

　　還有一個經典的東西叫做CoolMOS，大家自己google學習吧。他應該算是Power MOS撐電壓最高的了，可以到1000V。

　　3、IGBT的結構和原理

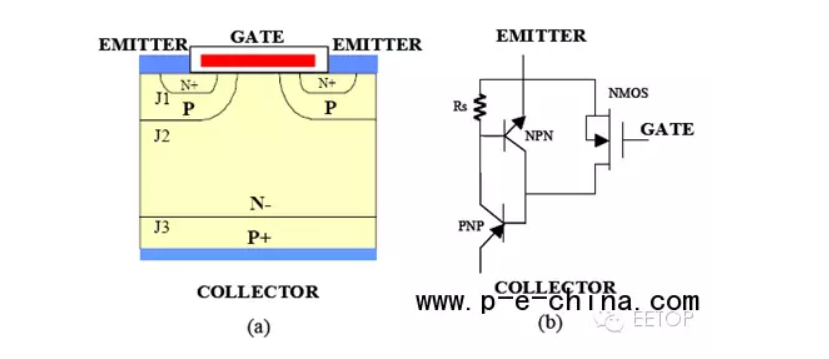

　　上面介紹了Power MOSFET，而IGBT其實本質上還是一個場效應晶體管，從結構上看和Power MOSFET非常接近，就在背面的漏電極增加了一個P+層，我們稱之為Injection Layer (名字的由來等下說).。在上面介紹的Power MOSFET其實根本上來講它還是傳統的MOSFET，它依然是單一載流子(多子)導電，所以我們還沒有發揮出它的極致性能。所以后來發展出一個新的結 構，我們?nèi)绾文軌蛟赑ower MOSFET導通的時候除了MOSFET自己的電子我還能從漏端注入空穴不就可以了嗎?所以自然的就在漏端引入了一個P+的injection layer (這就是名字的由來)，而從結構上漏端就多了一個P+/N-drift的PN結，不過他是正偏的，所以它不影響導通反而增加了空穴注入效應，所以它的特性就類似BJT了有兩種載流子參與導電。所以原來的source就變成了Emitter，而Drain就變成了Collector了。

　　從上面結構以及右邊的等效電路圖看出，它有兩個等效的BJT背靠背鏈接起來的，它其實就是PNPN的Thyristor(晶閘管)，這個東西不是我們刻意做的，而是結構生成的。我在5個月前有篇文章講Latch-up(http://ic-garden.cn/?p=511)就說了，這樣的結構最要命的東西就是栓鎖(Latch-up)。而控制Latch-up的關鍵就在于控制Rs，只要滿足α1+α2<1就可以了。

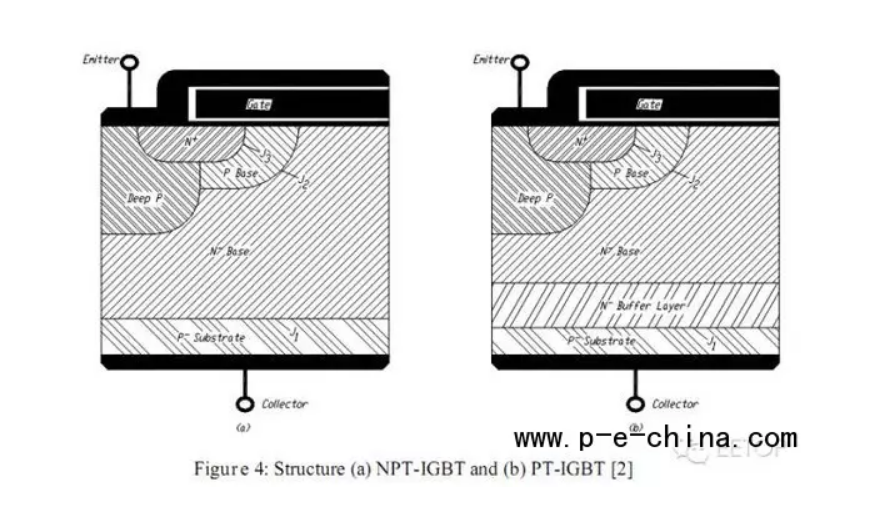

　　另外，這樣的結構好處是提高了電流驅動能力，但壞處是當器件關斷時，溝道很快關斷沒有了多子電流，可是Collector (Drain)端這邊還繼續有少子空穴注入，所以整個器件的電流需要慢慢才能關閉(拖尾電流, tailing current)，影響了器件的關斷時間及工作頻率。這個可是開關器件的大忌啊，所以又引入了一個結構在P+與N-drift之間加入N+buffer層，這一層的作用就是讓器件在關斷的時候，從Collector端注入的空穴迅速在N+ buffer層就被復合掉提高關斷頻率，我們稱這種結構為PT-IGBT (Punch Through型)，而原來沒有帶N+buffer的則為NPT-IGBT。

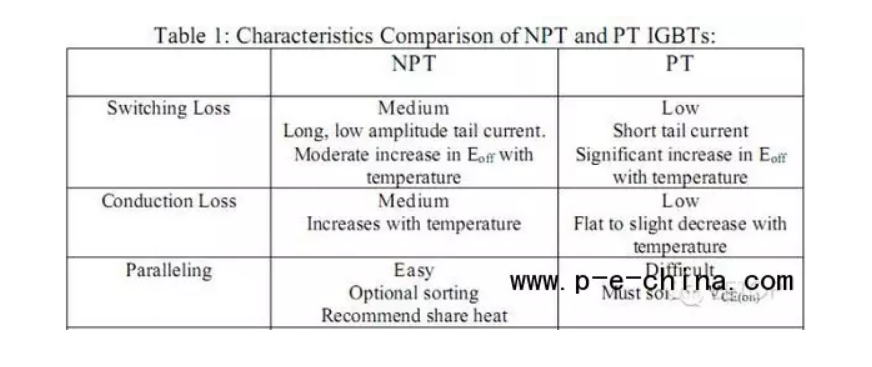

　　一般情況下，NPT-IGBT比PT-IGBT的Vce(sat)高，主要因為NPT是正溫度系數(P+襯底較薄空穴注入較少)，而PT是負溫度系數(由于P襯底較厚所以空穴注入較多而導致的三極管基區調制效應明顯)，而Vce(sat)決定了開關損耗(switch loss)，所以如果需要同樣的Vce(sat)，則NPT必須要增加drift厚度，所以Ron就增大了。

　　4、IGBT的制造工藝：

　　IGBT的制程正面和標準BCD的LDMOS沒差，只是背面比較難搞：

　　1) 背面減薄：一般要求6~8mil，這個厚度很難磨了，容易碎片。

　　2) 背面注入：都磨到6~8mil了，還要打High current P+ implant >E14的dose，很容易碎片的，必須有專門的設備dedicate。甚至第四代有兩次Hi-current注入，更是挑戰極限了。

　　3) 背面清洗：這個一般的SEZ就可以。

　　4) 背面金屬化：這個只能用金屬蒸發工藝，Ti/Ni/Ag標準工藝。

　　5) 背面Alloy：主要考慮wafer太薄了，容易翹曲碎片。

　　5、IGBT的新技術：

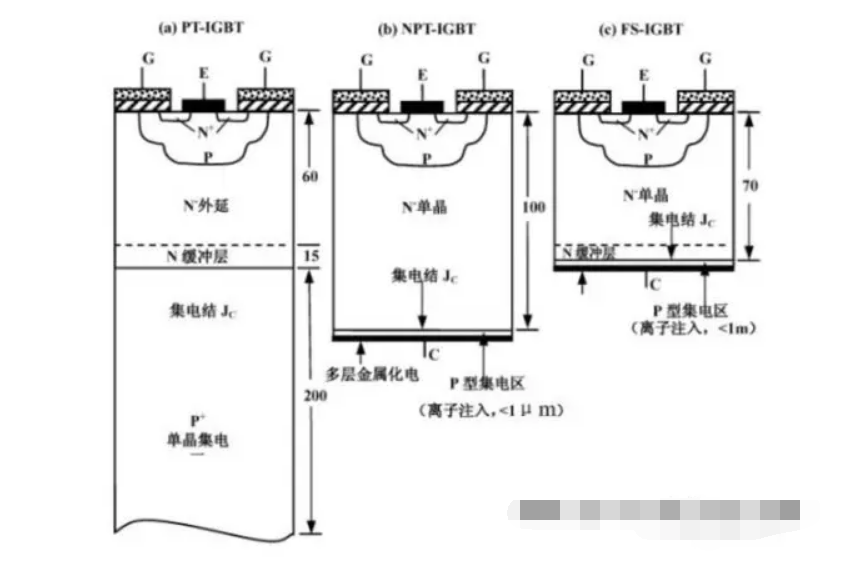

　　1) 場截止FS-IGBT：不管PT還是NPT結 構都不能最終滿足無限high power的要求，要做到high power，就必須要降低Vce(sat)，也就是降低Ron。所以必須要降低N-drift厚度，可是這個N-drift厚度又受到截止狀態的電場約束 (太薄了容易channel穿通)。所以如果要向降低drift厚度，必須要讓截止電場到溝道前提前降下來。所以需要在P+ injection layer與N-drift之間引入一個N+場截止層(Field Stop, FS)，當IGBT處于關閉狀態，電場在截止層內迅速降低到0，達到終止的目的，所以我們就可以進一步降低N-drift厚度達到降低Ron和Vce了。 而且這個結構和N+ buffer結構非常類似，所以它也有PT-IGBT的效果抑制關閉狀態下的tailing電流提高關閉速度。

　　問題來了，這和PT-IGBT的N+ buffer差在哪里?其實之制作工藝不一樣。PT-IGBT是用兩層EPI做出來的，它是在P+ 襯底上長第一層~10um的N+ buffer，然后再長第二層~100um的N-Drift。這個cost很高啊!而相比之下的FS-IGBT呢，是在NPT-IGBT的基礎上直接背面 打入高濃度的N+截止層就好了，成本比較低，但是挑戰是更薄的厚度下如何實現不碎片。

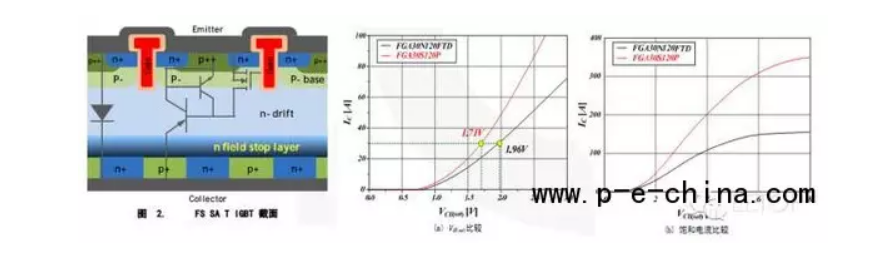

　　2) 陽極短接(SA: Shorted-Anode)：它 的結構是N+集電極間歇插入P+集電極，這樣N+集電極直接接觸場截止層并用作PN二極管的陰極，而P+還繼續做它的FS-IGBT的集電極，它具有增強的電流特性且改變了成本結構，因為不需要共封裝反并聯二極管了。實驗證明，它可以提高飽和電流，降低飽和壓降(~12%)。

　　6、IGBT的主要I-V特性：

　　IGBT你既可以把它當做一個MOSFET與PiN二極管串聯，也可以當做是一個寬基區的PNP被MOSFET驅動(DarlinGTOn結構)， 前者可以用來理解它的特性，后者才是他的原理。它看起來就是一個MOSFET的I-V曲線往后挪了一段(>0.7V)，因為溝道開啟產生電流必須滿足漂移區電流與漂移區電阻乘積超過0.7V，才能使得P+襯底與N-drift的PN結正向?qū)ǎ@樣才可以work，否則溝道開啟也不能work的。

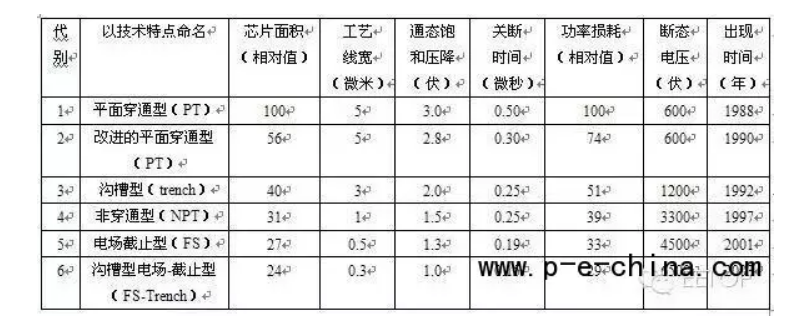

　　最后給大家吹吹牛吧，大家經常會聽到第一代IGBT一直到第六代IGBT，這些是什么意思呢?

　　1) 第一代：他就是IGBT的雛形，最簡單的原理結構圖那種，所以他必須要提高N-drift來提高耐壓，所以導通電阻和關斷功耗都比較高，所以沒有普及使用。

　　2) 第二代：PT-IGBT，由于耗盡層不能穿透N+緩沖層，所以基區電場加強呈梯形分布，所以可以減小芯片厚度從而減小功耗。這主要是西門子公司1990~1995年的產品BSM150GB120DN1("DN1"就是第一代的意思)。它主要在600V上有優勢(類似GTR特性)，到1200V的時候遇到外延厚度大成本高、且可靠性低的問題(摻雜濃度以及厚度的均勻性差)。

　　3)第三代：NPT-IGBT，不再采用外延技術，而是采用離子注入的技術來生成P+集電極(透明集電極技術)，可以精準的控制結深而控制發射效率盡可能低，增快載流子抽取速度來降低關斷損耗，可以保持基區原有的載流子壽命而不會影響穩態功耗，同時具有正溫度系數特點，所以技術比較成熟在穩態損耗和關斷損耗間取得了很好的折中，所以被廣泛采用。代表公司依然是西門子公司率先采用FZ(區熔法)代替外延的批量產品，代表產品BSM200GB120DN2，VCE>1200V, Vce(sat)=2.1V。

　　4)第四代：Trench-IGBT，最大的改進是采用Trench結構，是的溝道從表面跑到了垂直面上，所以基區的PIN效應增強，柵極附近載流子濃度增大，從而提高了電導調制效應減小了導通電阻，同時由于溝道不在表面，所以消除了JFET效應，所以柵極密度增加不受限制，而且在第四代IGBT繼續沿用了第三代的集電極P+implant技術同時加入了第二代的PT技術作為場終止層，有效特高耐壓能力等。需要使用雙注入技術，難度較大。這個時候是英飛凌的時代 了，Infineon的減薄技術世界第一，它的厚度在1200V的時候可以降低到120um~140um(NPT-IGBT需要200um)，甚至在600V可以降低到70um。

　　5)第五代：FS-IGBT和第六代的FS-Trench，第五、第六代產品是在IGBT經歷了上述四次技術改進實踐后對各種技術措施的重新組合。第五代IGBT是第四代產品“透明集電區技術”與“電場中止技術”的組合。第六代產品是在第五代基礎上改進了溝槽柵結構，并以新的面貌出現。

　　目前我國的總體能源利用效率為33%左右，比發達國家低約10個百分點。當前我國節能工作面臨較大壓力。

　　根據“十一五規劃”要求，到2010年中國的能源使用效率將在2005年基礎上提高20%。在新能源領域，中國已成為太陽能電池生產的第一大國，風力發電的累計裝機容量也連續4年實現翻番，這意味著中國新能源市場蘊藏著巨大的商機。無論是太陽能電池、風力發電還是新能源汽車，其系統應用都需要把直流電轉換為交流電，承擔這一任務的部件稱為逆變器。逆變器的核心器件是IGBT(絕緣柵雙極型晶體管)，也是價格最高的部件之一，在國外，IGBT技術及產品不斷更新?lián)Q代，而我國目前還不具備大批量生產IGBT的能力，主要都是珠海南車、北車生產的用于高鐵的IGBT技術，還有華潤微電子(想收購Fairchild)，還有華宏宏力貌似也有，現在國家重點扶持8寸的IGBT技術。(來源：芯苑網)

IGBT是什么？都在哪里有應用?

     從功能上來說，IGBT就是一個電路開關，用在電壓幾十到幾百伏量級、電流幾十到幾百安量級的強電上的。（相對而言，手機、電腦電路板上跑的電電壓低，以傳輸信號為主，都屬于弱電。）可以認為就是一個晶體管，電壓電流超大而已。

    家里的電燈開關是用按鈕控制的。IGBT不用機械按鈕，它是由計算機控制的。具體點說，IGBT的簡化模型有3個接口，有兩個（集電極、發射極）接在強電電路上，還有一個接收控制電信號，叫作門極。給門極一個高電平信號，開關（集電極與發射極之間）就通了；再給低電平信號，開關就斷了。給門極的信號是數字信號（即只有高和低兩種狀態），電壓很低，屬于弱電，只要經過一個比較簡單的驅動電路就可以和計算機相連。實際用的“計算機”通常是叫作DSP的微處理器，擅長處理數字信號，比較小巧。

     這種可以用數字信號控制的強電開關還有很多種。作為其中的一員，IGBT的特點是，在它這個電流電壓等級下，它支持的開關速度是最高的，一秒鐘可以開關幾萬次。GTO以前也用在軌道交通列車上，但是GTO開關速度低，損耗大，現在只有在最大電壓電流超過IGBT承受范圍才使用；IGCT本質上也是GTO，不過結構做了優化，開關速度和最大電壓電流都介于GTO和IGBT之間；大功率MOSFET快是快，但不能支持這么大的電壓電流，否則會燒掉。

      要這么快的開關干什么用？常見的強電只有50Hz的交流電，變壓器能變它的電壓，但是不能改變它的頻率，不能把它變成直流。而有了IGBT這種開關，就可以設計出一類電路，通過計算機控制IGBT，把電源側的交流電變成給定電壓的直流電，或是把各種電變成所需頻率的交流電，給負載使用。這類電路統稱變換器。把交流電變成直流電的電路叫做整流器；把直流電變成交流電的叫做逆變器；直流變直流的叫開關電源；三相交流變交流的叫矩陣變換器。

      怎么實現的？需要講一下PWM的概念，這里我可能說的不是很清楚。題主見沒見過家里的照明燈接觸不良的時候快速閃爍？閃爍的燈看起來沒有正常的燈亮吧？這是因為閃爍的燈亮0.1秒，又滅0.1秒，總共0.2秒的時間內它只發出了正常燈0.1秒的光能，所以顯得暗。強電本質上是傳輸電能，所以也可以利用這個原理。如果用電器內的電流幾乎不變，用電器前0.2秒接了300V的電壓，后0.1秒接了0V的電壓，那在0.3秒內，它就等效于用電器兩端始終接著200V的電壓。我們管這個只持續0.2秒的300V電壓叫脈沖，通過改脈沖在0.3秒內占據的時間，就可以實現等效電壓在這個時刻內成為0~300V內的任何一個值，即所謂的脈寬調制（PWM）。電壓一高一低變化的總時間越短，從宏觀上看電壓越接近等效電壓。

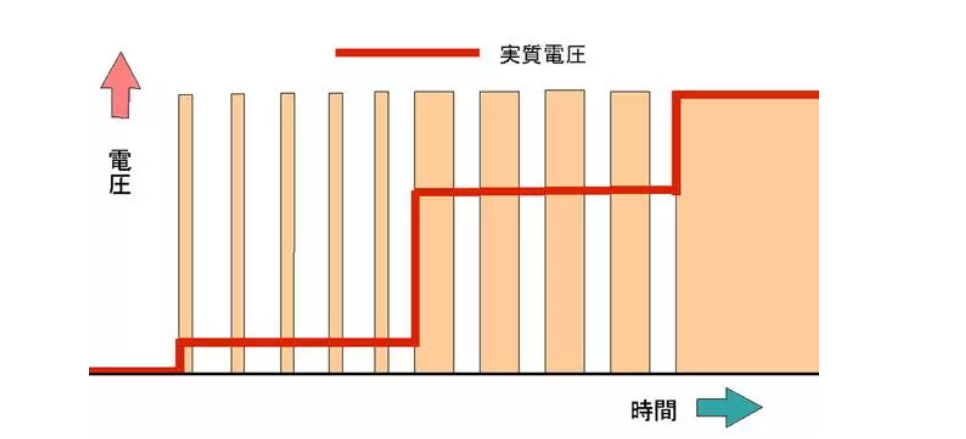

維基百科日文的一張圖，圖示了通過PWM，得到不同電壓直流電的方法。

    維基百科日文的一張圖，圖示了通過PWM，得到不同電壓、頻率的交流電的方法。

     當然你會問開關都斷開了，為啥用電器里的電流幾乎不變，那是因為開關不是直接和用電器串聯的。實際的變換器電路會稍有些復雜，開關斷開時，有另一條電路會自動啟用，保證電流是連續的。（也有反過來的電路，開關斷開時反而從電源給用電器供電，合上時不從電源供電。）要是沒學過電容電感和二極管的話，知道有這么回事兒就可以了……

      總之，我現在有了電壓、頻率都受我控制的強電了。這個強電就可以用來驅動高鐵的電機。現在高鐵使用的都是交流電機，它結構簡單且省電，但是轉速很難調整。好在它的轉速和輸入交流電源的頻率有很密切的關系，所以就可以用使用IGBT的變換器搞出電壓、頻率受控的強電，來靈活控制電機的轉速。反映到高鐵上，就是高鐵列車的車速。這就是所謂的變壓變頻控制（VVVF）。

       除了高鐵，像電動汽車、變頻空調、風力發電機等很多用到交流電機的場合，都用得到IGBT及配套的這類電路來控制電機。太陽能電廠、電力儲能等領域，主要用IGBT進行交流電、直流電之間的轉換。
