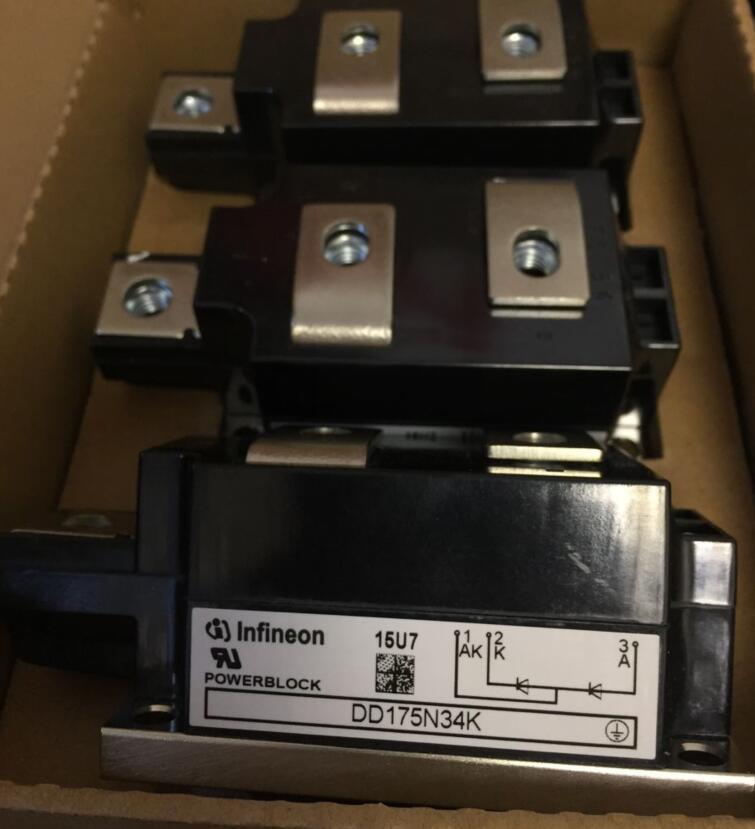

產品名稱: 英飛凌IGBT模塊 DD175N34K 350A 3400V
產品類型: 英飛凌IGBT
產品型號: DD175N34K
發布時間: 2018-09-26
- 產品描述
基本參數
制造商: 英飛凌
產品種類: 分立半導體模塊
反向電壓 : 3400 V
封裝: Tray
輸出電流: 350 A
柵極觸發電流-Igt: 20 mA
包裝數量: 3只
1.二極管的反向恢復電流的前沿對應在雜散電感上產生的電壓方向是與母線電壓相抵的 因此沒有風險
2.反向恢復電流的后沿對應在雜散電感上產生的電壓的方向與母線電壓相同，二極管會承受此電壓尖峰，同時也會出現瞬時功率的尖峰，因此是最危險的時刻。
通常在IGBT的datasheet中，關于

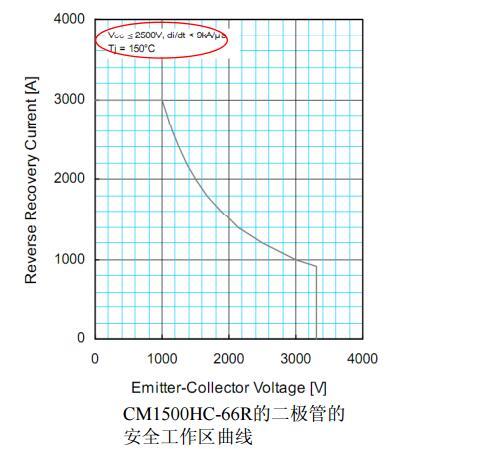

二極管的部分會注明反向恢復電流的最大的di/dt水平，通常不能超過這個數值。否則可能導致反向恢復電流震蕩 在下圖該邊界二極管反向恢復電流的的形狀主要取決為9kA/us。
二極管反向恢復電流的的形狀主要取決于IGBT廠商的設計，其前沿的斜率及后沿斜率在很大程度上受Rgon的影響。一旦增大Rgon，反向恢復電流則會緩 很 向恢復電流則會緩和很多。在大功率的場合，通常需要追求的二極管的軟度，而這主要體現在反向恢復電流的后沿的形狀上。

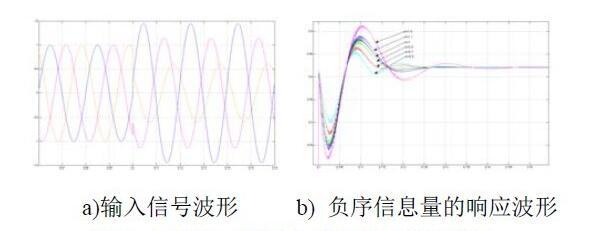

為了完整的分離出正負序信息，將解耦計算輸出結果經過一個一階的低通濾波器LPF，這樣既能夠令解耦環節穩定，同時又可以在輸入量包含低次諧波時抑制低次諧波干擾，準確分離出正負序信息，并且即使解耦不準確沒能完全消除2 次諧波，只要低通濾波器的角頻率設定的小于工頻角頻率100π，解耦偏差也會收斂到0 的，即解耦環節計算結果會收斂到一個穩態點。然而低通濾波器的引入勢必會造成系統帶寬的損失，減慢系統的快速性。為了避免低通濾波器對系統帶寬的影響，取低通濾波器之前的信息作為系統的反饋?zhàn)兞俊．?dāng)截止頻率?b 和基波角頻率?0 的比例取k=?b/?0 不同值時，在0.1s 突加正序幅值為0.5 的負序量，得解耦后的負序信息量響應波形下圖所示，可見在k=0.9 附近解耦到達穩態所需的時間最短。
