二極管反向恢復電流上升時，雜散電感上產生的電壓是與母線電壓相抵的。反向恢復電流下降時，雜散電感電壓與母線電壓同向，電壓落在二極管上，二極管出現電壓尖峰 二極管出現電壓尖峰，風險加大。如果雜散電感比較大 如果雜散電感比較大，二極管就更加危險了，容易跑出安全工作區。

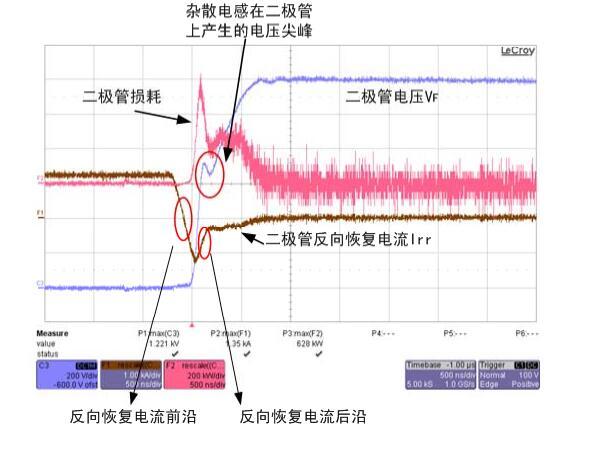

二極管的電壓尖峰是由于雜散電感與二極管反向恢復電流的后沿相作用而產生的。所以減小直流母排的雜散電感及優化反向恢復電流的后半沿的斜率都可以有效提高二極管的安全裕量。下圖中紅色線為二極管的瞬時功率，在二極管反向恢復電流達到最大值后，二極管的功率也達到最大值，如果此時二極管電壓尖峰明顯，則二極管損壞的風險將大大增加，因此雜散電感大小對二極管意義也很大。

當不平衡狀況發生時，直流側電壓中將出現二次紋波。對于傳統的基于電網電壓定向的單坐標系矢量控制，由于并網電流的有功分量給定由直流側電壓外環提供，因而直流側電壓環為抑制直流側電壓的脈動會將二次紋波分量作為給定傳遞給電流給定，從而使得并網電流中出現三次諧波，并會逐步疊加出更高次的諧波。即采用傳統的控制算法當不平衡狀況發生時將造成直流側電壓中的低次偶次諧波，和并網電流中相應的奇次諧波。因而有必有采用不平衡控制策略加以改進。

光伏電站低電壓穿越控制策略對于光伏發電系統來說，低電壓穿越技術最關鍵的部分就是平衡狀態和不平衡狀態下的電網電壓跌落檢測技術，這其中包括電網鎖相技術，正序負序分離技術，由于不平衡跌落的存在，系統必須首先提取電網電壓的正負序分量，以及電網電壓正序矢量相位信息，將電網電壓平衡跌落作為不平衡跌落的一個特殊狀態來進行控制。
