詳細參數

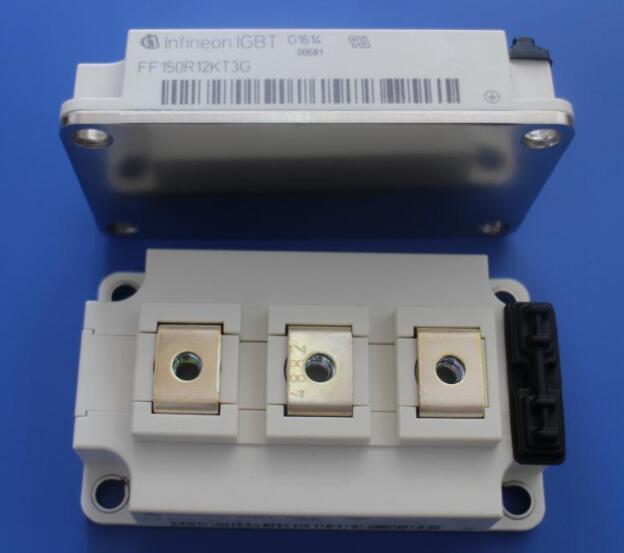

制造商: 英飛凌

產品種類: IGBT 模塊

集電極發射極最大電壓 VCEO: 1200 V

集電極射極飽和電壓: 2.15 V

在25 C的連續集電極電流: 225 A

柵極射極漏泄電流: 400 nA

功率耗散: 780 W

最小工作溫度: - 40 C

最大工作溫度: + 125 C

高度: 30.9 mm

長度: 106.4 mm

寬度: 61.4 mm

柵極發射極最大電壓: +/- 20 V

包裝數量: 10只

有源鉗位電路的數學模型分析

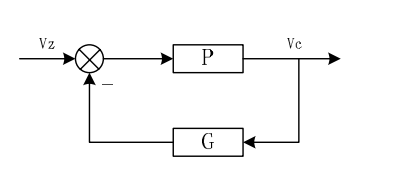

右下圖為有源鉗位電路的控制環路的數學模型：

Vz：環路給定值，實際為TVS管的擊穿電壓；

Vc：被控對象，實際為IGBT的集電極電位；

P：環路的前向傳遞函數，可以理解為門極對集電極的影響能力，是IGBT芯片內部的行為；

G：環路的反饋傳遞函數，可以理解為集電極信號被傳達到門極時所經過的路徑的行為；

環路的帶寬：這是指環路對被控對象的響應速度，如果被控對象變化速度很快，

那么環路的速度 須 被控 象 快 路的速度必須比被控對象更快，否則就 有辦法 被控 象進行控制 則就沒有辦法對被控

對象進行控制。在這個電路里，如果帶寬不夠，其具體表現為，集電極電位鉗不住。所以，有源鉗位電路必須是高帶寬環路。

隨著市場經濟的發展，分切機設備普遍存在使用年限過長、設備老化產能下降的問題，改造勢在必行，在原有的控制系統中大多采用進口變頻器，更換及維修費用都很高，使得客戶在改造過程中面臨巨大的成本壓力。合康變頻依托優秀的研發團隊，開發的HID600A高性能矢量變頻器以其穩定可靠的性能，為客戶提供了更好的選擇，不僅為客戶節省了改造成本，同時分布在全國的服務網絡也能及時有效地為客戶提供技術支持。

雙軸鋁帶分切機的工作流程

分切機是一種將寬幅物料分切成多條窄幅材料的機械設備，分切機由分切機構、收卷機構和放卷機構等環節組成。現場兩臺收卷電機采用矢量變頻器閉環轉矩控制，一臺放卷電機采用矢量變頻器閉環速度控制。根據不同的物料厚度，上位機給定系統張力，通過PLC轉換成0-20ma信號給收卷變頻器控制轉矩，放卷變頻器由PLC根據卷徑變化給定0-20ma信號控制轉速。
