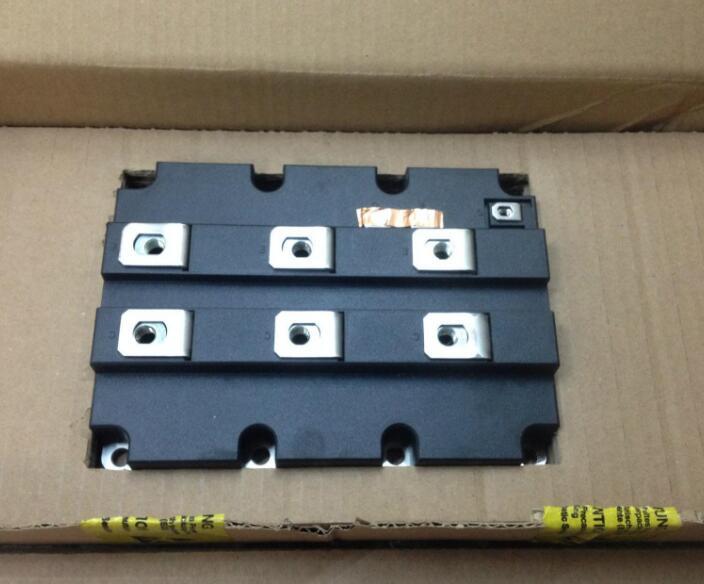

產品名稱: 英飛凌IGBT模塊 FZ2400R16KF4 2400A 1600V
產品類型: 英飛凌IGBT
產品型號: FZ2400R16KF4
發布時間: 2018-09-20
- 產品描述
詳細參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1600 V
集電極射極飽和電壓: 1.7 V
在25 C的連續集電極電流: 2400 A
柵極射極漏泄電流: 400 nA
功率耗散: 10 kW
最小工作溫度: - 40 C
最大工作溫度: + 125 C
高度: 48 mm
長度: 190 mm
寬度: 140 mm
柵極發射極最大電壓: +/- 20 V
包裝數量: 1只
對關斷過程中電壓尖峰的認識
通常在大功率的 通常在大功率的IGBT的應用中，有源鉗位的功能是非常必要的 有源鉗位的功能是非常必要的，而功率越 小，必要性越低。其原因是隨著系統的功率變大，IGBT 的di/dt會增大，且 雜散電感也會越大，因此電壓尖峰會越高。 下表說明不同IGBT在關斷額定電流時的di/d 的水平 ( 從d h 中計算出 ) IGBT型號 關斷額定電流時的di/dt FF150R12KT4 1500A/us 下表說明不同IGBT在關斷額定電流時的di/d t的水平 ( 從 datas heet中計算出 )： FF150R12KT4 1500A/us FF1400R12IP4 7000A/us FZ2400R17KE3 15000A/us 在IGBT短路時，關斷短路電流的di/dt會更高，比關斷額定電流要高很多 ，因此短路時電壓尖峰更高。所以有可能出現，驅動器發現了IGBT的短 路現象，并且也及時關斷，但是由于di/dt太高，產生了非常高的電壓尖 峰，在關斷該短路電流后仍然可以打壞了IGBT。這時，有源鉗位電路就 非常必要。 假設母排雜散電感為100nH，則在7000A/us的電流變化率下，電壓尖峰 將高達700V。
